Құрғақ түрдегі трансформатор: біреуін таңдамас бұрын не білу керек?

1. Құрғақ түрдегі трансформатор дегеніміз не?

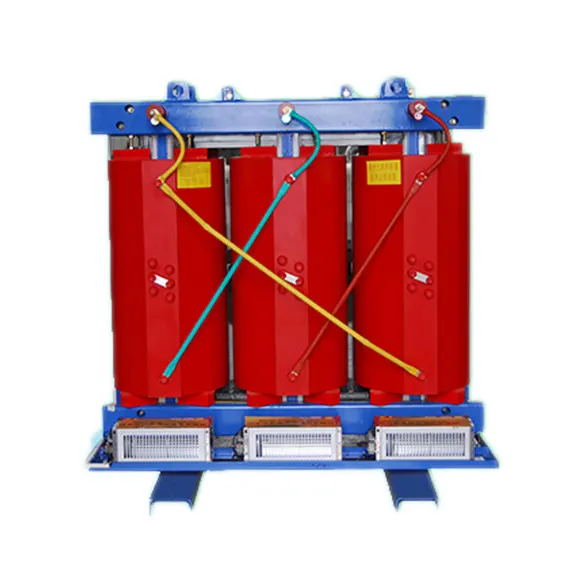

А құрғақ түрдегі трансформатор оқшаулау немесе салқындату үшін сұйықтықты (майды) пайдаланбай электромагниттік индукция арқылы энергияны тасымалдайтын статикалық электр құрылғысы. Оның орнына оның өзегі мен орамдары эпоксидті немесе полиэфирлі шайыр сияқты қатты оқшаулағыш материалдармен қапталған және жылу табиғи немесе мәжбүрлі ауа айналымы арқылы таралады.

Бұл дизайн майдың ағуы мен өрт қаупін толығымен жояды, бұл құрғақ түрдегі трансформаторларды ішкі қондырғылар, тығыз орналасқан ғимараттар және экологиялық сезімтал аймақтар үшін таңдаулы таңдау жасайды.

2. Негізгі артықшылықтар және типтік қолданбалар

Жалпы қолданбалар:

Ауруханалар, деректер орталықтары, көпқабатты үйлер
Өнеркәсіптік кәсіпорындар (химия, тоқыма, тау-кен өнеркәсібі)
Жаңартылатын энергия жүйелері (құрлықтағы жел, күн)
Теңіз және теңіз платформалары (тиісті қоршаулары бар)
Есте сақтау керек шектеулер:
Май толтырылған трансформаторларға қарағанда бастапқы құны жоғары
Төменгі жылуды тарату тиімділігі – әдетте стандартты конструкциялардағы ~2000 кВА төмен рейтингтермен шектеледі
Кейбір жағдайларда аздап жоғары естілетін шу

3. Екі негізгі түрі: VPI және құйылған катушкалар

Таңдау бойынша кеңес: Егер сайтыңызда жоғары ылғалдылық, коррозиялық газдар немесе жиі жуу болса, құйма катушкасын таңдаңыз. Таза, құрғақ ішкі орталар үшін VPI ең жақсы мәнді қамтамасыз етеді.

4. Негізгі таңдау параметрлері

Трансформаторды көрсетпес бұрын оларды дұрыс алыңыз.

5. Орнату және іске қосу негіздері

Орнату ұқыпсыз болса, жақсы трансформатор мерзімінен бұрын істен шығуы мүмкін. Осы маңызды нүктелерді орындаңыз.

Орналасқан жері және рұқсаты

• Install in a dry, well‑ventilated area – free from corrosive gases, dripping water, and flood risk.

• Ауа айналымы үшін қораптың айналасында кемінде 12–18 дюйм (30–45 см) болдырыңыз.

Негіз және монтаждау

• Толық салмақты көтере алатын деңгейлі, дірілге төзімді негізге қойыңыз.

• Еден резонансы мүмкін болса, дірілге қарсы жастықшаларды пайдаланыңыз.

Электрлік қосылымдар – істеу

• Use flexible copper/alu links to terminals – this prevents mechanical stress from pulling on bushings.

• Нұсқаулықта көрсетілген крутящий мәндеріне барлық болт қосылымдарын  бұраңыз. Шамадан тыс тарылту жіптерді зақымдауы мүмкін; жеткіліксіз тарылту ыстық нүктелерді тудырады.

• Жерге қосу: Қоршауды да, бейтарап нүктені де станцияның жерге қосу торына мықтап қосыңыз.

Іске қосу алдындағы тексерулер

Оқшаулау кедергісін тексеру: Мегаомметрді (500 В немесе 1000 В шкала) пайдаланыңыз. Ең аз рұқсат етілген мән:  номиналды кернеудің кВ-сына 2 МΩ. Егер төмен болса, қуат беру алдында орамдарды құрғатыңыз.
Барлық ішкі аяқтаулар тақтайша диаграммасына сәйкес келетінін тексеріңіз.
Тікелей эфирге шықпас бұрын желдеткіш жұмысын және термостат/термистор дабылдарын тексеріңіз.

6. Күнделікті пайдалану және техникалық қызмет көрсету – нақты жұмыс

Есіңізде болсын: Төмен техникалық қызмет көрсету техникалық қызмет көрсетудің жоқтығын білдірмейді. Кішкене күтім 20-30 жыл қызмет ету мерзіміне дейін ұзақ жолды алады.

Тазалау – №1 басымдық

Құрғақ трансформаторлардың       ең   үлкен                                                                                                         баскы | Ол жылуды ұстайды, ішінара разрядқа ықпал етеді және диэлектрлік беріктікті төмендетеді.

Жылына кемінде бір      жиірек шаңды немесе өнеркәсіптік          тазалаңыз.
Use a vacuum cleaner with a non‑metallic nozzle, or dry compressed air at < 25 psi (170 kPa) – never use high pressure, which can damage insulation or force dust deeper.

Көрнекі және механикалық тексерулер (әр 6-12 ай сайын)

Оқшаулау мониторингі

• Record insulation resistance values each year (or after major work).

• Алдыңғы көрсеткіштермен салыстырыңыз – абсолютті мән әлі де минимумнан жоғары болса да, тұрақты төмендеу тенденциясы ескерту сигналы болып табылады.

7. Жалпы ақаулар және практикалық түзетулер

8. Жылдам анықтама – таңдауды тексеру тізімі

1. ☐ Жүктемені есептеу + 20‑25% маржа

2. ☐ Кернеу рейтингі жүйеге сәйкес келеді

3. ☐ Оқшаулау класы – қоршаған ортаға негізделген F немесе H

4. ☐ Түрі – VPI (таза үй ішінде) және құйма катушкалар (қатаң)

5. ☐ IP рейтингі – IP20 (ішкі) / IP23+ (сыртқы/ылғалды)

6. ☐ Салқындату – табиғи немесе желдеткіш көмегімен

7. ☐ Тазалық, желдету және еден жүктемесі тексерілді

8. ☐ Жерге қосу және момент мәндері құжатталған

A құрғақ түрдегі трансформаторқауіпсіздік, сенімділік және қоршаған ортаға сәйкестікке салынған инвестиция. Оның бұл саладағы жетістігі атау тақтайшасына және үш практикалық таңдауға көбірек байланысты:

• Шынайы шеттермен және қоршаған ортаны қорғаумен таңдаңыз.

• Сақтықпен орнатыңыз – жақсы байланыстар және жақсы ауа.

• Тұрақты тазалау және трендке негізделген бақылау арқылы қолдаңыз.

Осы үш нәрсені жақсы орындаңыз, сонда сіздің құрғақ түрдегі трансформаторыңыз ондаған жылдар бойы ақаусыз қызмет көрсетеді.
